售饭机线路规范设计
2019/10/23 17:01:46 点击：

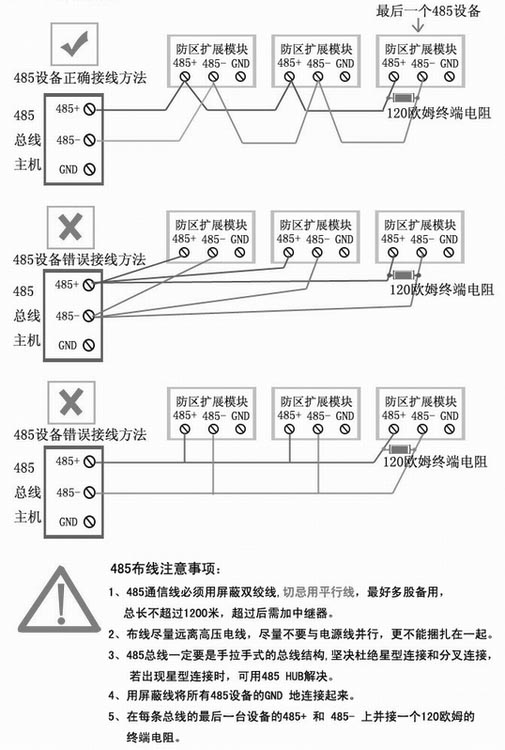

售饭机系统一般采用485通信协议，因此，一般售饭机系统布线要遵循标准485走线规范，下面就485规范走线要点进行讲解。通俗一点就是，售饭机连接就像穿糖葫芦一样，穿起来就可以了。
1．通信采用RS-485总线的线材选用要求：
使用2芯屏蔽双绞线
铜质，线径0.5～0.75平方毫米，
阻抗38～88欧姆/公里，
容抗30～50纳法/公里，
绞距20毫米的2芯屏蔽双绞线(如果线的距离不超过500米
可以适当降低线的标准，但必须为双绞线
2．系统的总线：
由两个或多个相互间具有物理连接的设备组成，上最多允许挂接128个总线
设备，在不加中继器的情况下，总线长度不大于1200米。
3．系统总线不应出现分支情况，如分支不可避免，则必须满足以下三条要求：
● 分支长度不大于10米；● 总线长度之和不超过800米；
● 该分支线上的设备总数不得超过50个。
● 所有通信信号线应尽量远离干扰源，信号线应走弱电井，不能与强电（如220伏住宅电源）或射频信号线路（如CATV、大信号音频线）并行走线，若并行走线，距离应大于0.5米。
● 所有线路的接点必须采用焊接或镙丝卡紧的连接方式，并做防水及防潮处理，例如，可将对接点焊接后用防水胶带缠紧或用环氧树脂密封处理。
4．信号共地：
● 同一个网段上的所有设备必须具有统一的信号地，以避免共模干扰。
● 集中供电时，把同一个网段上的所有电源（包括通讯设备的自带电源）的直流负极直接接到一起组成公共信号地，此时信号地即直流电源地。
● 单家独立供电时，把同一个网段上所有总线设备的地（黑线）引脚接在一起，由此组成公共信号地。
